海灣GST5000消防主機系統調試功能說明

       為了方便系統調試，本控制器提供工作狀態選擇功能，在調試工作狀態下可以進行總線設備定點調試、數字化設備重碼檢測、數字化設備特性設置、數字化設備編碼在線修改、隨時設備注冊、總線報警功能檢查、回路板屏蔽等操作。

       應特別指出：在調試狀態下，不對注冊到的總線設備進行備份，因此對于在控制器掉電期間發生丟失或損壞的總線設備，上電后控制器不能發出故障警報。因此，調試狀態提供的這些功能僅限于在調試時使用。

       海灣GST500/ GST5000消防主機控制器界面顯示相同，以GST5000火災報警控制器顯示界面為例說明。

一、進入和退出調試狀態

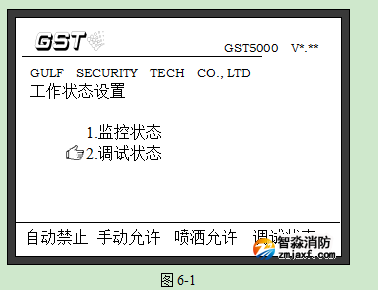

進入系統設置菜單（如圖5-2），選擇“工作狀態設置”菜單（如圖6-1）：

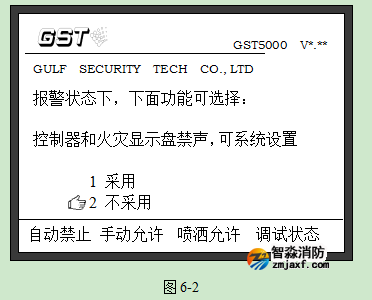

按“△＝”或“＝▽”鍵選擇圖標指向調試狀態，確認后便進入了調試狀態，在調試狀態下界面題頭中多了“調試”字樣。進入調試狀態后，液晶屏顯示圖6-2所示的界面，此時可通過“△＝”或“＝▽”鍵進行圖中所述的功能選擇，確認后控制器便工作在該狀態下。

    當調試結束正式使用控制系統時，應保證在控制器注冊無誤的情況下，重新進入這個菜單并選擇正常監控狀態，以保證控制器已注冊到的設備在以后的關開機操作時，注冊設備丟失，控制器可產生故障警報，以便提醒操作人員注意！

二、總線設備調試

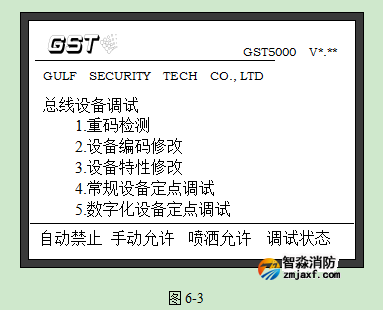

 進入系統設置菜單（如圖5-2），選擇第八項“總線設備調試”菜單后，控制器便進入總線設備調試選擇菜單（如圖6-3）。

三、重碼檢測功能

系統支持總線重碼檢測功能，通過重碼檢測操作可以識別出數字化與數字化設備、數字化與常規非數字化設備之間的重碼設備號與重碼個數，并且重碼設備手動可查，查詢方法見第4章。

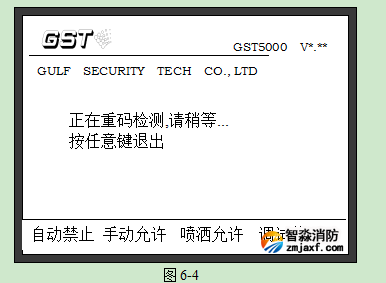

重碼檢測過程中，屏幕顯示如圖6-4，檢測完畢后退回到圖6-3所示界面。

四、設備編碼修改功能

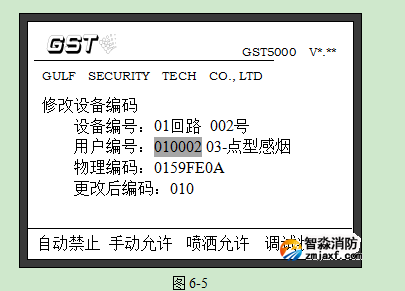

對于數字化總線設備，系統提供了設備編碼在線修改功能，該功能為工程安裝、調試提供了極大的方便，由其在總線設備已經安裝到現場，需要對某個設備的編碼進行修該時，工程人員無需將設備拆下，只需在控制器進行簡單操作，就可完成對設備的編碼修改。操作界面如圖6-5所示。

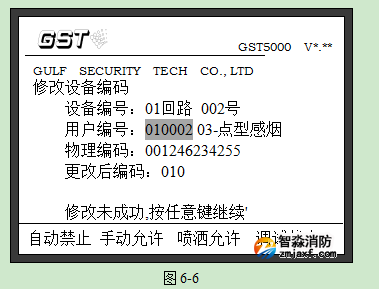

   輸入所要修改的設備編碼，按“確認”鍵后，屏幕顯示該設備的用戶編碼和物理編碼，物理編碼即設備內部的產品序列號，按“TAB”鍵，輸入更改后的編碼并確認，如圖中的01回路002號點型感煙探測器的編碼將會被改成10號。若修改不成功，系統將提示圖6-6所示界面。

執行編碼修改操作時需小心謹慎，防止出現誤操作。

五、設備特性修改功能

對于數字化總線設備，系統提供了設備特性在線修改功能。

針對感煙探測器，設備特性指的是三級靈敏度：01級、02級、03級

針對感溫探測器，設備特性指的是A1S、A1R、A2S、A2R、BS、BR、6種探測類型。

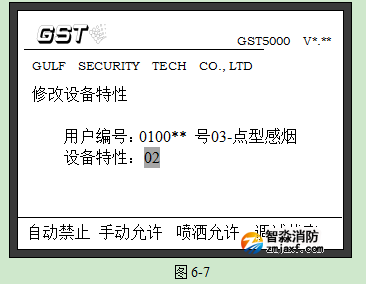

修改界面如圖6-7所示。

通過使用“*”統配符可以批量修改設備特性，如圖輸入用戶編碼0100** 03-點型感煙，設備特性02（02級靈敏度），確認后，則系統中用戶編碼前四位是0100的所有點型感煙探測器的靈敏度級別將被改成02級。

六、常規設備定點調試

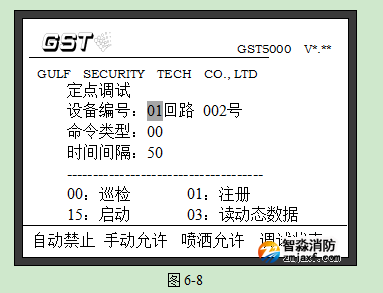

      在常規設備定點調試狀態下，可以對指定的回路和一次碼的設備進行定點調試。不論該設備是否已注冊，都可以顯示該設備的正常巡檢和模擬量脈寬。

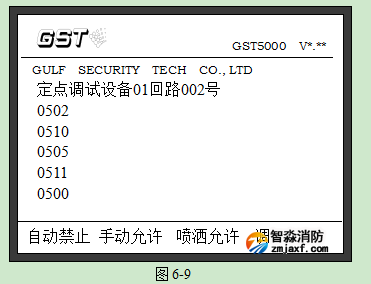

   在“時間間隔”項中輸入“1~99”之間的數字，輸入的數字越小，表示執行命令的時間間隔就越短。輸入完成并確認后，屏幕將顯示設備的回碼信息，通過定點調試，可以清楚地了解總線的通訊情況，實時監測探測器類設備的環境采樣值。如圖顯示01回路002號設備的回碼信息。

七、數字化設備定點調試

在數字化設備定點調試狀態下，可以對指定的回路和一次碼的設備進行數字化定點調試。

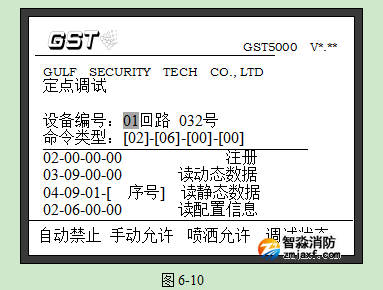

如圖6-10所示界面輸入設備編號01回路032號和讀配置信息命令后，確認，屏幕顯示設備的返回信息（如圖6-11）。

返回信息共10位16進制的數，其中：

注冊返回信息：第7－10位共四個數，為設備的標識碼。

動態數據返回信息：第7位為返回的動態數據值。

靜態數據返回信息：第7位為返回的靜態數據值。

注：其它位數值待用，無意義。
